Umfassende Beschreibung
|
|
8-Kanal Infrarot IR Schalter im Hutschienengehäuse inkl. IR Empfänger und Universalfernbedienung
Wer bereits einmal vor hatte, mit seiner Universal IR Fernbedienung Licht, Steckdosen, Rollläden oder ganze Stromkreise zu schalten, musste schnell feststellen, dass fast alle handelsüblichen Geräte nicht kompatible mit der Heimelektronik Fernbedienung waren. Mit diesem Artikel finden Sie nun die Lösung. Durch die unterschiedlichen Programmierungsmöglichkeiten können eine Vielzahl von Steuerungsaufgaben, wie schalten, tasten, dimmen etc. übernommen werden.
Die 8 Stck. einzelnen Kanäle des IR-Empfängers werden mit der beiliegenden Universalfernbedienung angesteuert. Die Belegung der Tasten und die Festlegung der Funktionen, erfolgt durch Programmierung eines Mikrocontrollers vor Auslieferung, nach Ihren Wünschen. Nach Kauf erhalten Sie hierzu einen entsprechenden Fragebogen.
Die Befehle (Tasten) der mitgelieferten Fernbedienung können auch auf jede beliebige andere, lernfähige Universalfernbedienung eingelernt werden. Einfach Befehle nach Ihren Bedürfnissen einlernen und eine Ebene der Universalfernbedienung für die Steuerung der 8 Kanäle verwenden.
Als Ausgang stehen je Kanal ein Öffner- und ein Schließerkontakt als Wechsler zur Verfügung. Über diese können elektrische Geräte, 230V Stromkreise geschaltet oder individuelle Steuerungen aufgebaut werden.
Vorteile des IR-Empfängers:
- die Sendercodes können auf eine für Heimelektronik übliche Universalfernbedienung eingelernt werden. Damit wird keine zusätzliche Fernbedienung auf dem Wohnzimmertisch benötigt,
- die 8 Kanäle werden auf Wunsch vorprogrammiert (Wahlmöglichkeiten unter techn. Daten),
- Gruppenschaltung möglich,
- keine Ausstrahlung von Funkwellen, da das Gerät im Infrarotbereich arbeitet,
- nur ein kleines Netzteil für die 8 Kanäle mit sehr geringen Verbrauch ,
- durch potentialfreie Ausgänge sind eine Vielzahl an Anwendungsmöglichkeiten gegeben (Licht schalten oder dimmen, Standbygeräte ausschalten, Tür-, Tor- und Rolladensteuerung, usw.,
- Signal kann mit handelsüblichen IR-Verlängerungen auch durch Wände weitergeleitet werden,
- Programmierungen bleiben auch bei Abschaltung der Netzspannung erhalten.
Technische Daten:
- Steuerspannung: für das Gerät selbst 12-15V GS / 500mA, (passendes Steckernetzteil siehe unter Zubehör)
- Ausgänge: Je Kanal ein Wechselkontakt für max. 230V/3A WS (700W) Vorsicherung erforderlich!
- Gerät entspricht den Anforderungen nach VDE, CE (EMV), RoHs,
- Vorprogrammierbare Funktionen, (je Kanal auch unterschiedlich):
*Stromstoßschaltung einmal tasten „Ein“ nochmals tasten wieder „Aus“,
* getrennte Tasten für „Ein“ und „Aus“,
* Relais bleibt so lange angezogen wie Taste gedrückt bleibt z.B. zum dimmen,
* Relais fällt nach einer voreingestellten Zeit wieder selbständig ab (0,1-300 Sekunden programmierbar),
* Verschiedene Gruppenschaltungen möglich (Zentral „Ein“ bzw. „Aus“ oder auch nur einzelneRelais 1+5 „Ein“ usw.).
- Maße Hutschienengehäuse: 105x71x90mm (BxTxH) entspricht 6 Einbaueinheiten
- Farbe: lichtgrau
- Maße IR Empfänger: 87mm Durchmesser, 60mm hoch
- Farbe Schwarz
Bei Anschluss von 230V an den Ausgängen ist die Installation von einer Elektrofachkraft auszuführen. Außerdem sind die entsprechenden DIN/VDE Richtlinien zu beachten und einzuhalten. Bei Verteilereinbau ist auf fachgerechte Trennung von 12V und 230V zu achten.

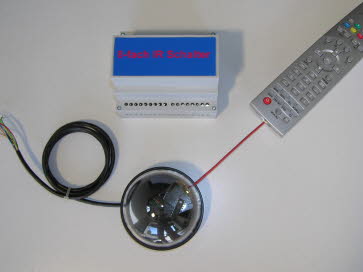

Lieferumfang:
------------------
- IR-Empfänger mit 1m Kabel mit einem Durchmesser von 7mm (verlängerbar bis 20m)
- Hutschienensteuereinheit für Verteilungseinbau
- Universalfernbedienung (kann von der Abb. abweichen)
- Einbauanleitung
- Rechnung mit ausgewiesener MwSt
Optionales Zubehör :
--------------------------
- passendes Steckernetzteil,
- IR-Verlängerung über Funk
|
