Umfassende Beschreibung
|
|
4-fach Infrarot (IR) Rollladensteuerung im Hutschienengehäuse inkl. externen IR Empfänger und Universalfernbedienung
Ohne das Verlegen von zusätzlichen Steuerkabeln und komplizierter Programmierung ist es mit dieser Rollladensteuerung möglich 4 Stck. Rohrmotoren, ohne zusätzliche Trennrelais vor Ort oder über eine Universalfernbedienung zu steuern.
Einfach je Fenster, vom Jalousieschalter am Fenster über die Abzweigdose am Rollladen zu einer zentralen Stelle (Verteilerkasten), ein NYM-I 5x1,5 qmm Kabel verlegen und dieses an der Steuerung anschließen – fertig.
Über Ihre lernfähige Universalfernbedienung oder über die mitgelieferte Fernbedienung, kann jeder Rollladen einzeln oder in Gruppen gesteuert werden.
Die Befehle (Tasten) der mitgelieferten Fernbedienung können auf jede beliebige andere, lernfähige Universalfernbedienung eingelernt werden. Einfach Befehle nach Ihren Bedürfnissen einlernen und eine Ebene der Universalfernbedienung für die Steuerung der 4 Rollläden verwenden.
Die Steuerung kann auch mit mehreren Geräten erweitert werden. (Ich beantworte gern Ihre Fragen diesbezüglich)
Bei zusätzlichem Einbau einer Schaltuhr können auch verschiedene Automatikfunktionen programmiert werden.
Der IR Empfänger kann bis auf 20m verlängert, oder einfach über einer handelsüblichen Funk-IR-Verlängerung betrieben werden.
Technische Daten:
- Versorgungsspannung für Gerät 12 / 500mA GS ,
- Je Kanal ein Rollladenmotor 230V bis 300W anschließbar,
- Es werden keine zusätzlichen Trennrelais benötigt,
- Das Gerät ist mit max. 6A abzusichern,
- "Auf" und "ZU" Befehle sind hard- und softwareseitig gegeneinander verriegelt, (keine Fehlbedienung möglich)
- Signal kann mit handelsüblichen IR-Verlängerungen auch durch Wände weitergeleitet werden,
- Programmierungen bleiben auch bei Abschaltung der Netzspannung erhalten.
- Gerät entspricht den Anforderungen nach VDE, CE (EMV), RoHs
- Maße Hutschienengehäuse: 105x71x90mm (BxTxH) entspricht 6 Einbaueinheiten
- Farbe: lichtgrau
- Maße IR Empfänger: 87mm Durchmesser, 60mm hoch
- Farbe Schwarz
Leitungsverlegung:
- Leitung zwischen Hutschienengehäuse und IR Empfänger bis 20m I-Y(St)Y 2x5x0,8
- Leitung zur Motorabzweigdose und dann weiter zum Jalousieschalter NYM-I 5x1,5 qmm
Vorprogrammierte Funktionen (Änderungen auf Wunsch möglich):
- Einzel "Auf" und "Zu" Befehle für jeden Rollladen auf der Fernbedienung. Dabei wird der vor Ort Schalter für 60s außer Betrieb gesetzt,
- "Zentral Auf" und "Zentral Zu" Befehle auf Fernbedienung
- Stopp Taste für Zwischenstellungen
- Abschaltung der Auf- und Zu- Signale nach 60s. (Vorteile: 1) Schutz des Motors bei klemmenden oder angefrorenen Rollladen, 2) kein nachschalten z.B. in der Nacht wenn die eingebaute Motorbremse leicht nachgibt und der Endschalter nachschaltet, 3) vor Ort Bedienung ist wieder nach 60s möglich.
- Bei Verwendung von Jalosieschaltern statt Tastern, kann jeder Rollladen auf „Automatik“ (Mittelstellung), Hand „Dauer Auf", und Hand „Dauer Zu" gestellt werden. (Rollladen fährt nach Ablauf der 60s wieder in seine Handschalter- Stellung)
- Bei Anschluss einer Schaltuhr können die Rollläden nach Zeit in Gruppe oder einzeln gesteuert werden. (Die Steuereingänge sind mit internen Dioden ausgekoppelt, so dass man die Eingänge zur Gruppenbildung untereinander brücken kann.

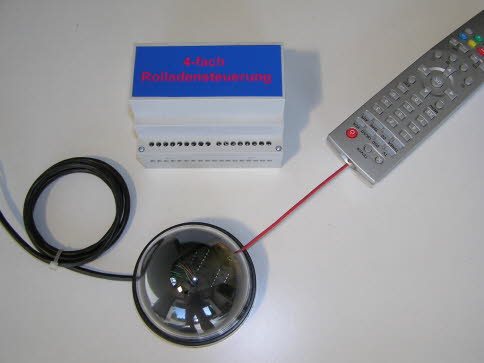

Lieferumfang:
- 4-fach Schaltaktor im Hutschienengehäuse
- IR-Empfänger mit 1m Kabel (verlängerbar bis 20m)
- Universalfernbedienung (Abb. kann abweichen)
- Klemmplan
- Beschreibung
- Rechnung mit ausgewiesener MwSt
Optionales Zubehör:
- passendes Steckernetzteil
- IR-Verlängerung über Funk
|
